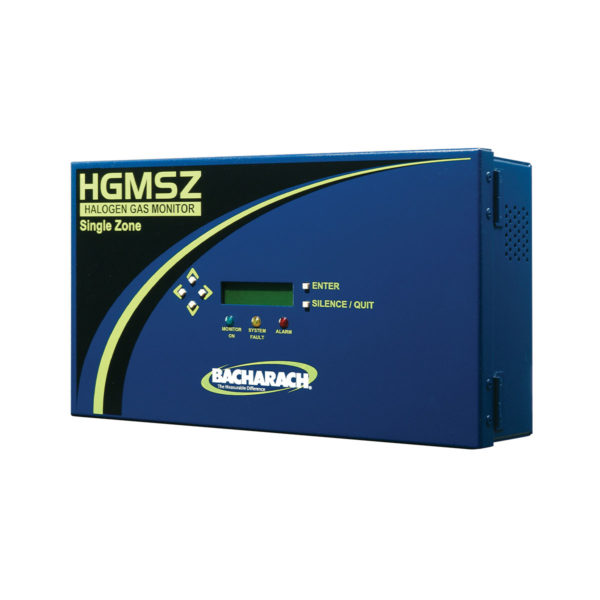

Jednozónový monitor chladiva na detekciu úniku na nízkej úrovni

Jednozónový monitor chladiva

Presné monitorovanie nízkoúrovňovej detekcie úniku chladiva pre malé a stredné zariadenia

BacharachJednozónové monitory chladiva poskytujú presné merania umožňujúce včasnú detekciu úniku v súlade s bezpečnostnými predpismi pre chladenie (ASHRAE 15, SK 378, CSA-B52) a emisné normy (F-plyn, CARB).

  • Patentované infračervené žiarenie (NDIR) senzor presne detekuje prítomnosť cieľového plynu na špičkovú minimálnu úroveň detekcie 1 ppm (MDL)
  • Senzor nie je náchylný na falošné poplachy spôsobené krížovou interferenciou s inými plynmi alebo náhlymi zmenami teploty alebo vlhkosti
  • Plynová knižnica obsahuje viac ako 50 chladív s halogénom, CO2 a NH3 dostupné verzie
  • Podsvietený displej zobrazuje údaje o koncentrácii v reálnom čase a umožňuje intuitívnu konfiguráciu a autodiagnostiku
  • Vysokovýkonné vzorkovacie čerpadlo pre rýchle časy odozvy vrátane predĺženia vzorkovacích potrubí
Žiadosť o cenovú ponuku
Stiahnite si údajový list
kategória: , , , , Tagy: , , ,

Popis

BacharachJednozónový monitor chladiva poskytuje najlepšiu dostupnú detekciu úniku chladiva s špičkovou hodnotou MDL v odbore 1 ppm pre halogénované plyny, najrýchlejšou vzorkovacou frekvenciou a najpresnejším zistením najširšieho rozsahu chladív. Single-Zone je ideálny nástroj na včasné zisťovanie únikov zo špecifických cieľových oblastí, ako sú chladiace miestnosti a mechanické miestnosti. Nízka MDL umožňuje detekciu únikov, ktoré iné prístroje nemôžu nájsť; vylepšuje efektívne riadenie chladiva a súlad s chladiarenskými normami a predpismi, ktoré si vyžadujú zníženie emisií chladiva, ako napríklad EPA oddiel 608, CARB a súlad s európskymi F-plynmi. Jednozónový monitor chladiva prináša úspory nákladov vďaka zníženému doplňovaniu chladiva a zvýšenej energetickej účinnosti.

  • Špecifikácia výrobku
  • Technická knižnica
  • Čísla častí
  • Príslušenstvo a diely
  • Zoznam plynov
Kanály senzorov: 1
Vzorové body: 3
Rozsah merania: Chladivá: 0 až 10,000 25 ppm, Amoniak: 10,000 až 300 8,000 ppm, Oxid uhličitý: XNUMX až XNUMX XNUMX ppm
Citlivosť / minimálny limit detekcie: Chladivá: 1 ppm, Amoniak: 10 ppm, Oxid uhličitý: 10 ppm
presnosť: ± 1 ppm ± 10% od 0 do 1000 10 ppm (chladivá); ± 10 ppm ± 0% od 10,000 do 5 5 ppm (amoniak); ± 300 PPM ± 1000% od 2 do XNUMX XNUMX ppm (COXNUMX)
rozlíšenie: 1 ppm
Krytie: Všeobecný účel
Vzdialenosť vzorkovania: 0 až 500 0 '(150 až XNUMX m)
Užívateľské rozhranie: Podsvietený, grafický LCD displej 160 x 128 pixelov; tri stavové LED
Power: 100 až 240 V str., 50/60 Hz, 15 W.
Analógová komunikácia: 4 až 20 mA
Prevádzkové napätie: 100 až 240 VAC, 50/60 Hz
Hodnotenie relé: 3 alarmové relé, 1 poruchové relé, SPDT
Elektroinštalácie: 3 A @ 250 VAC, odporová záťaž
alarm: Integrovaný zvukový / vizuálny alarm
Teplota okolia: 32 až 122 ° C (0 až 50 ° F)
Vlhkosť vzduchu: 5 až 90% relatívnej vlhkosti, nekondenzujúca
nadmorská výška: 0 až 6,560 2,000 stôp (XNUMX XNUMX m)
Indikátor stavu: LCD, LED diódy
Hlasitosť bzučiaka: 80 dB pri 10 cm
Rozmery produktu (D x Š x V): 13.7 "× 7.7" × 3.6 "(350 × 195 × 95 mm)
Hmotnosť produktu: 7 lbs. (3.2 kg)
Typ snímača: NDIR
Očakávaná životnosť snímača: 10 rokov
schválenie: CE, UL, CSA, EN 61010-1, EN 14624
Záruka: 2 rokov
Krajina pôvodu: Spojené štáty

návody

Firmvér / softvér

Nástroj na aktualizáciu firmvéru

Stiahnite si súbor ZIP a rozbaľte ho / rozbaľte na pevný disk. Potom ho spustite dvojitým kliknutím na súbor Rfu.exe.

Jednozónový firmvér (v2.12)

Aktualizácia firmvéru pre jednu zónu v2.12

Firmware vzdialeného displeja v1.24

Na použitie s diaľkovými displejmi pripojenými k štandardnému halogénu / CO2 / NH3 / Etylénové viaczónové monitory chladív.

listoch

Ostatné súbory na stiahnutie

Brožúry

Popis Číslo dielu
Halogénový jednozónový monitor chladiva 3015-4200
Amoniak, jednozónový monitor chladiva 3015-4280
Oxid uhličitý, jednozónový monitor chladiva 3015-4601



Popis Číslo dielu
Zvukový / vizuálny alarm, 110 VAC, modrý blesk 3015-5804
Zvukový / vizuálny alarm, 110 V str., Červená záblesk 3015-3076
Zvukový / vizuálny alarm, povrchová montáž, 18-24 VDC, hodnotenie IP65, červená šošovka 3015-5490
Zvukový / vizuálny alarm, montáž na panel, 18-24 VDC, hodnotenie IP54, červená šošovka 3015-5491
Hadica na vzorkovanie vzduchu (role 250 m) 3015-3235
Vzduchová vzorkovacia trubica - IBA AMMONIA (kotúč 500 metrov) 3015-5111
Spojka vzduchových hadičiek, rýchle odpojenie 3015-5762
Sada rozdeľovača, obojsmerná, obsahuje koncové filtre a konzoly (nie je určené na použitie s NH2) 3015-5404
Sada rozdeľovača, obojsmerná, obsahuje koncové filtre a konzoly (nie je určené na použitie s NH3) 3015-5405
Iba filter konca riadku 3015-2906
Zostava filtra na konci radu 3015-3420
Zostava filtra dreveného uhlia s príslušenstvom 3015-3125
Montážna konzola filtra dreveného uhlia 3015-2969
Vnútorný vodný doraz 0007-1650
Koncová vodná zastávka 3015-5512
Inline vodná pasca 0007-1655
Inline zachytávač vody, náhradný filtračný prvok 0007-1656
Prepäťová ochrana 120 VAC 3015-4121
Prepäťová ochrana DC 4-20 mA 3015-4123
Sada na overenie plynu R-22 3015-3430
Sada na overenie plynu R-134a 3015-3437
Sada na overenie plynu R-123 3015-3438
Regulátor variabilného prietoku 3015-3849
103 l valec, 100 ppm R-22 3015-3850
103 l valec, 100 ppm R-134a 3015-3851
103 l valec, 100 ppm R-123 3015-3852
