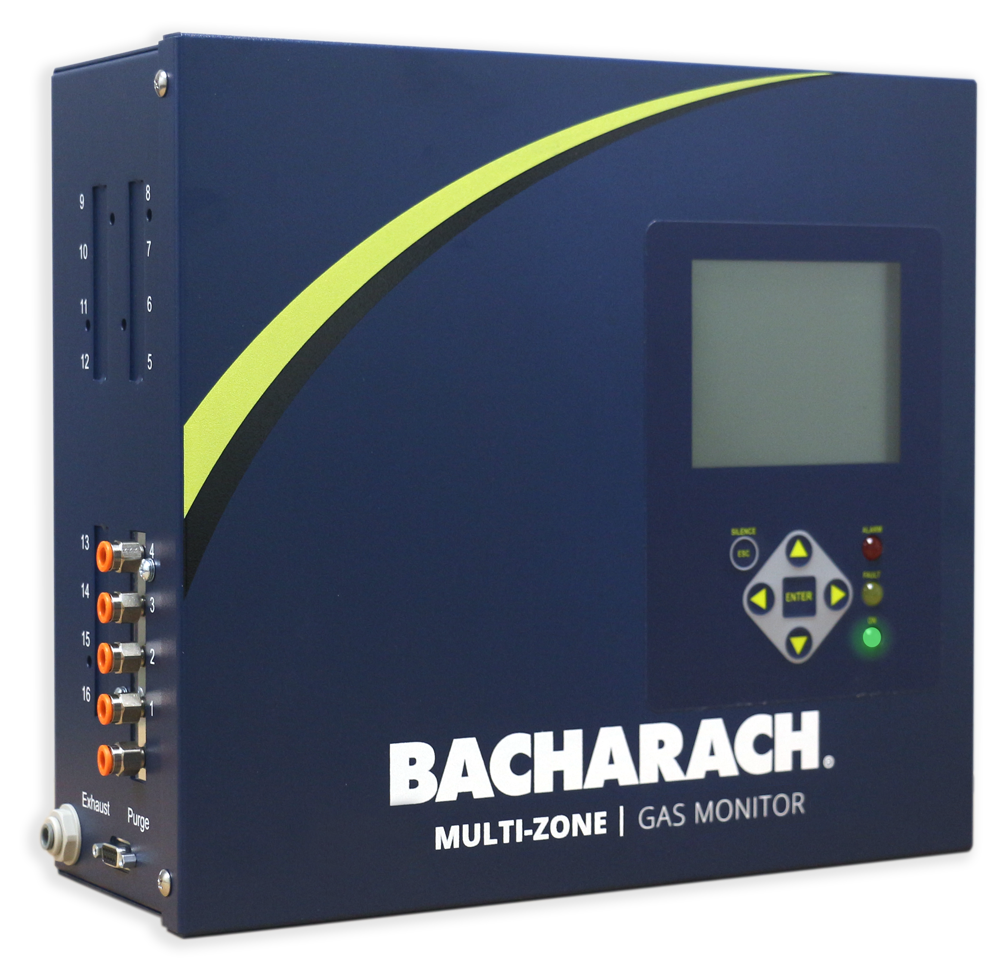

Multi Zone gassmonitor venstre

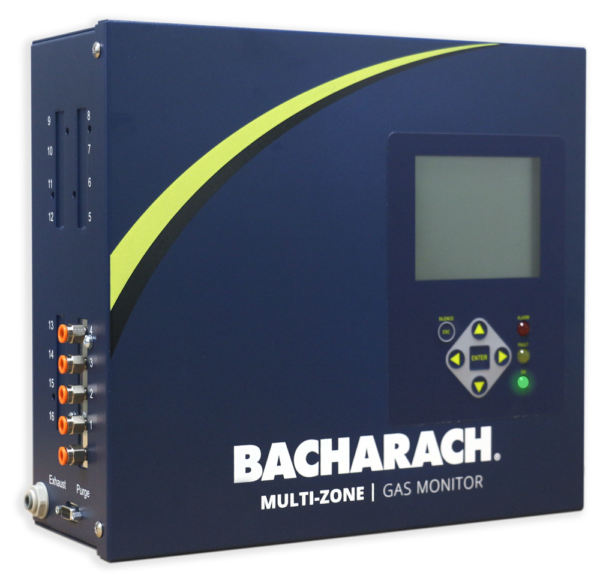

Multi-Zone gassmonitor

Bransjeledende presisjonsovervåking for deteksjon av gasslekkasje på lavt nivå

BacharachGassovervåkning med flere soner gir presise målinger som muliggjør tidlig lekkasjedeteksjon for å overholde kjølesikkerhetskoder (ASHRAE 15, EN 378, CSA-B52) og standarder for reduksjon av utslipp (F-gass, KOLB).

  • Proprietær infrarød (NDIR) sensoren registrerer nøyaktig tilstedeværelsen av en målgass ned til et bransjeledende 1 ppm minimum deteksjonsnivå (MDL)
  • Sensoren er ikke utsatt for falske alarmer forårsaket av kryssinterferens fra andre gasser eller plutselige endringer i temperatur eller fuktighet
  • Gassbiblioteket inneholder 60+ kjølemidler, inkludert CFC, HFC, HCFC, HFO og naturlige kjølemidler (R-744, R-717)
  • Bakgrunnsbelyst display viser konsentrasjonsmålinger i sanntid og gjør konfigurasjon og selvdiagnostikk intuitiv
  • Kan overvåke opptil 16 soner (kan utvides opp til 48 prøvepunkter) og oppdage flere gasser med en enkelt skjerm
  • To valgfrie analoge utganger (4–20mA) og Modbus kommunikasjon (slave) for integrasjon med tredjeparts BMS / BAS-kontrollsystemer
  • Tre brukerkonfigurerbare releer (lek, søl og evakuer) kan brukes til å aktivere eksterne fyrtårn / lydgivere, ventilasjon eller andre mottiltak
Be om prisoverslag
Last ned datablad
kategorier: , , , , Tags: , , ,

Beskrivelse

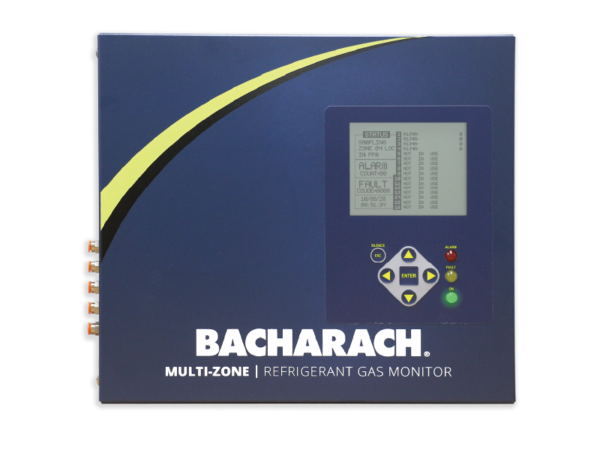

BacharachMulti-Zone Gas Monitor gir den beste kjølemedielekkasjedeteksjonen som er tilgjengelig, med bransjeledende MDL på 1 ppm for halogenerte gasser, den raskeste samplingsfrekvensen og det bredeste spekteret av kjølemedier som er nøyaktig oppdaget. Det store grafiske LCD-displayet og LED-statusindikatorene gir et systemoversikt.

Multi-Zone forbedrer effektiv kjølemediehåndtering og sikrer overholdelse av kjølesikkerhetsstandarder (ASHRAE 15, EN 378, CSA-B52) og utslippsbestemmelser (F-gass, CARB RMP). Den oppdager lekkasjer tidlig for å muliggjøre kostnadsbesparelser ved å redusere oppladning av kjølemiddel, forbedre energieffektiviteten og redusere risikoen for kjølesvikt og produsere tap. En rekke kommunikasjonsgrensesnitt er tilgjengelige, inkludert Modbus, BACnet og LonWorks, som gjør det enkelt å integrere i BMS / BAS-systemer og fjernovervåkningsløsninger.

Relaterte videoer



  • Produktspesifikasjoner
  • Teknisk bibliotek
  • Delenumre
  • Tilbehør og deler
  • Bensinliste
Sensorkanaler: 4 til 16
Eksempelpoeng: 48
Målingsrekkevidde: Kjølemidler: 0 til 10,000 ppm, Ammoniakk: 25 til 10,000 ppm Karbondioksid: 300 til 8,000 ppm
Følsomhet / Minimum deteksjonsgrense: Kjølemidler: 1 ppm, Ammoniakk: 10 ppm, Karbondioksid: 10 ppm
Nøyaktighet: ± 1 ppm ± 10% fra 0-1000 ppm (kjølemidler); ± 10 ppm ± 10% fra 0-10,000 ppm (ammoniakk); ± 5 PPM ± 5% fra 300-1000 ppm (CO2)
oppløsning: 1 ppm
Kapslingsvurdering: Generelt formål
Prøvetakingsavstand: 0 til 1,200 '(0 til 365 m)
Brukergrensesnitt: Bakgrunnsbelyst, grafisk LCD 160 x 128 piksler; tre status-lysdioder
Strøm: 100 til 240 VAC, 50/60 Hz, 20W
Analog kommunikasjon: 4 til 20 mA (valgfritt)
Digital kommunikasjon: Modbus RTU via RS 485
Operating Voltage: 100 til 240 VAC, 50/60 Hz
Stafettvurdering: 3 alarmreléer, 1 feilrelé, SPDT
kabling: 5 A @ 250 VAC, resistiv belastning
Alarm: Integrert hørbar / visuell alarm
Omgivelsestemperatur: 32 til 122 ° F (0 til 50 ° C)
Fuktighet: 5 til 90% RF, ikke kondenserende
Høyde: 0 til 6,560 fot (2,000 m)
Statusindikator: LCD, LED
Summervolum: 80 dB @ 10 cm
Produktmål (L × B × H): 13.7 ”× 12.3” × 5 ”(350 × 315 × 130 mm)
Produktvekt: 15 lbs. (6.8 kg)
Sensortype: NDIR
Forventet levetid for sensoren: 10 år
godkjenninger: CE, UL, CSA, EN 61010-1, EN 61326, EN 14624
Garanti: 2 år
Opprinnelsesland: Forente Stater

håndbøker

Fastvare / programvare

Fastvareoppgraderingsverktøy

Last ned ZIP-filen og pakk ut / pakk den ut på harddisken din, og dobbeltklikk deretter filen Rfu.exe for å kjøre den.

Firmware for flere soner v4.05

For bruk med halogen / CO2 / NH3 / Etylen flersone-kjølemediummonitorer.

Firmware for ekstern skjerm v1.24

For bruk med eksterne skjermer koblet til standard halogen / CO2 / NH3 / Etylen flersone-kjølemediummonitorer.

Datablad

Andre nedlastinger

Brosjyrer

Beskrivelse DELENUMMER
Halogen kjølemediummonitor, 4 soner, 120-240 VAC, 50/60 Hz inngangseffekt 3015-5043
Halogen kjølemediummonitor, 8 soner, 120-240 VAC, 50/60 Hz inngangseffekt 3015-5044
Halogen kjølemediummonitor, 12 soner, 120-240 VAC, 50/60 Hz inngangseffekt 3015-5045
Halogen kjølemediummonitor, 16 soner, 120-240 VAC, 50/60 Hz inngangseffekt 3015-5046
Ammoniak kjølemediummonitor, 4 soner, 120-240 VAC, 50/60 Hz inngangseffekt 3015-5047
Ammoniak kjølemediummonitor, 8 soner, 120-240 VAC, 50/60 Hz inngangseffekt 3015-5048
Ammoniak kjølemediummonitor, 12 soner, 120-240 VAC, 50/60 Hz inngangseffekt 3015-5049
Ammoniak kjølemediummonitor, 16 soner, 120-240 VAC, 50/60 Hz inngangseffekt 3015-5050
Karbondioksid kjølemediummonitor, 4 soner, 120-240 VAC, 50/60 Hz inngangseffekt 3015-5356
Karbondioksid kjølemediummonitor, 8 soner, 120-240 VAC, 50/60 Hz inngangseffekt 3015-5357
Karbondioksid kjølemediummonitor, 12 soner, 120-240 VAC, 50/60 Hz inngangseffekt 3015-5358
Karbondioksid kjølemediummonitor, 16 soner, 120-240 VAC, 50/60 Hz inngangseffekt 3015-5359
Beskrivelse DELENUMMER
HGM-RD, ekstern skjermmodul (se teknisk bibliotek for bruksanvisning) 3015-5138
Hørbar / visuell alarm, 110 VAC, Blue Strobe 3015-5804
Hørbar / visuell alarm, 120 VAC, rød strobe 3015-3076
Horn + Strobe 24 V DC - Blå linse 3015-8041
Strobe - Blå linse - MP120K 120 V AC-adapter 3015-8044
Horn + Strobe 24 V DC - rød linse 3015-8043
Strobe - rød linse - MP120K 120 V AC-adapter 3015-8046
Horn + Strobe 24 V DC - Amber Lens 3015-8042
Strobe - Amber Lens - MP120K 120 V vekselstrømsadapter 3015-8045
Luftprøverør (250 m rull) 3015-3235
Luftprøverør - KUN AMMONIA (500 fot / 152 m rull) 3015-5111
Luftprøve slangekobling, hurtigkobling 3015-5762
Splitter Kit, 2-veis, inkluderer ledningsendefiltre og braketter (Ikke til bruk m / NH3) 3015-5404
Splitter Kit, 3-veis, inkluderer ledningsendefiltre og braketter (Ikke til bruk m / NH3) 3015-5405
R-22 gassbekreftelsessett 3015-3430
R-134a gassbekreftelsessett 3015-3437
R-123 gassbekreftelsessett 3015-3438
Variabel strømningsregulator 3015-3849
1031 Sylinder, 100 ppm R-22 3015-3850
1031 Sylinder, 100 ppm R-134a 3015-3851
1031 Sylinder, 100 ppm R-123 3015-3852
120 VAC overspenningsvern 3015-4121
4-20 mA DC overspenningsvern 3015-4123
UPS-backup (veggmontert, avbruddsfri strømforsyning) 5700-0031
BacNet kommunikasjonsmodulpakke 3015-5705
N2 (JCI Metasys) kommunikasjonspakke 3015-4230
Lon Works kommunikasjonspakke 3015-4231
4 sone utvidelsessett (maks 3 per MZ) Merk: Må også bestille 3015-3411 3015-5171
Dual 4-20 mA DC-utgang PC-kort 3015-5152
Bare linjeslutfilter 3015-2906
Linjeendefilterenhet 3015-3420
Kullfiltermontering med beslag 3015-3125
Brakett for kullfilter 3015-2969
Sprut / spraybestandig montering på slutten av linjefilteret 3015-5748
Hydrofobt filter (internt vannstopp) 0007-1650
Inline vannlås 0007-1655
Inline vannlås, erstatningsfilterelement 0007-1656
 Line End Water Stop 3015-5512
Eksempel på pumpe 3015-5176
