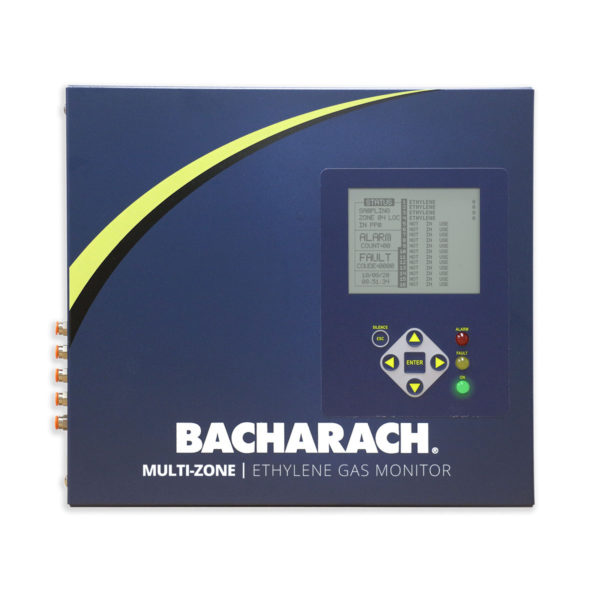

Multi-sone etylenmonitor

Presisjonsetylenovervåking for kritisk modning av frukt og grønnsaker

  • Proprietær infrarød (NDIR) sensor registrerer nøyaktig tilstedeværelsen av etylen ned til 10 ppm Minimum Detection Level (MDL)
  • Sensoren er ikke utsatt for falske alarmer forårsaket av kryssinterferens fra andre gasser eller plutselige endringer i temperatur eller fuktighet
  • Bakgrunnsbelyst display viser konsentrasjonsmålinger i sanntid og gjør konfigurasjon og selvdiagnostikk intuitiv
  • Kan overvåke opptil 16 soner
  • To valgfrie analoge utganger (4-20mA) og Modbus-kommunikasjon (slave) for integrasjon med tredjeparts BMS / BAS-kontrollsystemer
  • Tre brukerkonfigurerbare releer (lekkasje, søl og evakuering) kan brukes til å aktivere eksterne fyrtårn / lydgivere, ventilasjon eller andre mottiltak
  • Én dedikert feilrelé
Be om prisoverslag
Last ned datablad
kategorier: ,

Beskrivelse

BacharachMulti-Zone etylengassovervåkningsløsning er utviklet for å støtte næringsmiddelindustrien, med spesiell oppmerksomhet mot matmodning. Dette innovative tilskuddet til Bacharach porteføljen er ideell for overvåking av prosessen Etylenkonsentrasjoner i modningsrom for frukt og grønnsaker der fuktighet og temperatur kan svinge.

Relaterte videoer



  • Produktspesifikasjoner
  • Teknisk bibliotek
  • Delenumre
  • Tilbehør og deler
  • Bensinliste
Sensorkanaler: 4 til 16
Eksempelpoeng: 48
Følsomhet / Minimum deteksjonsgrense: Etylen: 10 ppm, 10 - 10,000 XNUMX ppm
Kapslingsvurdering: Generelt formål
Analog kommunikasjon: 4 til 20 mA (valgfritt)
Digital kommunikasjon: Modbus RTU via RS 485
Summervolum: 80 dB @ 10 cm
Produktmål (L × B × H): 13.7 ”× 12.3” × 5 ”(350 × 315 × 130 mm)
Produktvekt: 15 lbs. (6.8 kg)
Sensortype: NDIR
Forventet levetid for sensoren: 10 år
godkjenninger: CE, UL, CSA, EN 61010-1, EN 61326, EN 14624
Garanti: 2 år
Opprinnelsesland: Forente Stater

håndbøker

Fastvare / programvare

Fastvareoppgraderingsverktøy

Last ned ZIP-filen og pakk ut / pakk den ut på harddisken din, og dobbeltklikk deretter filen Rfu.exe for å kjøre den.

Firmware for flere soner v4.05

For bruk med halogen / CO2 / NH3 / Etylen flersone-kjølemediummonitorer.

Firmware for ekstern skjerm v1.24

For bruk med eksterne skjermer koblet til standard halogen / CO2 / NH3 / Etylen flersone-kjølemediummonitorer.

Datablad

Brosjyrer

Beskrivelse DELENUMMER
R-1150 (etylen, C2H4) Monitor, 4 soner 3015-6301
R-1150 (etylen, C2H4) Monitor, 8 soner 3015-6302
R-1150 (etylen, C2H4) Monitor, 12 soner 3015-6303
R-1150 (etylen, C2H4) Monitor, 16 soner 3015-6304
HGM-RD, ekstern skjermmodul 3015-5139
Beskrivelse DELENUMMER
HGM-RD, ekstern skjermmodul (se teknisk bibliotek for bruksanvisning) 3015-5138
Hørbar / visuell alarm, 110 VAC, Blue Strobe 3015-5804
Hørbar / visuell alarm, 120 VAC, rød strobe 3015-3076
Horn + Strobe 24 V DC - Blå linse 3015-8041
Strobe - Blå linse - MP120K 120 V AC-adapter 3015-8044
Horn + Strobe 24 V DC - rød linse 3015-8043
Strobe - rød linse - MP120K 120 V AC-adapter 3015-8046
Horn + Strobe 24 V DC - Amber Lens 3015-8042
Strobe - Amber Lens - MP120K 120 V vekselstrømsadapter 3015-8045
Luftprøverør (250 m rull) 3015-3235
Luftprøve slangekobling, hurtigkobling 3015-5762
Splitter Kit, 2-veis, inkluderer endefiltre og braketter 3015-5404
Splitter Kit, 3-veis, inkluderer endefiltre og braketter 3015-5405
Variabel strømningsregulator 3015-3849
120 VAC overspenningsvern 3015-4121
4-20 mA DC overspenningsvern 3015-4123
UPS-backup (veggmontert, avbruddsfri strømforsyning) 5700-0031
BacNet kommunikasjonsmodulpakke 3015-5705
N2 (JCI Metasys) kommunikasjonspakke 3015-4230
Lon Works kommunikasjonspakke 3015-4231
4 sone utvidelsessett (maks 3 per MZ) Merk: Må også bestille 3015-3411 3015-5171
Dual 4-20 mA DC-utgang PC-kort 3015-5152
Bare linjeslutfilter 3015-2906
Linjeendefilterenhet 3015-3420
Kullfiltermontering med beslag 3015-3125
Brakett for kullfilter 3015-2969
Sprut / spraybestandig montering på slutten av linjefilteret 3015-5748
Hydrofobt filter (internt vannstopp) 0007-1650
Inline vannlås 0007-1655
Inline vannlås, erstatningsfilterelement 0007-1656
Line End Water Stop 3015-5512
Eksempel på pumpe 3015-5176

Støttede gasser:
